HF-1型高頻電源由哪些結構組成的
發布時間：2017-05-17 點擊次數：1272次

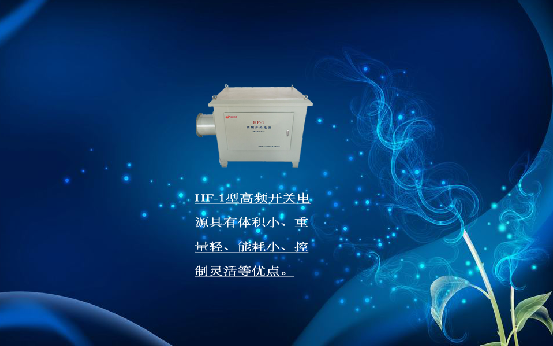

鶴壁市華通分析儀器有限公司生產的HF-1型高頻電源是將三相交流電經整流和濾波后的到約530V左右的直流電壓，經全橋逆變，形成20KHZ左右的交變電流，再經高頻變壓器升壓整流后形成高頻高壓脈動直流送電除塵器。
1、總體結構
主要由工頻整流濾波，諧振逆變電路，高頻升壓整流輸出以及對電源的控制部分構成。采用的開關器件有單IGBT 、IGBT模塊、IPM模塊；控制普遍采用DSP數字信號處理器。
高頻電源上位機監控系統由一臺工控機/PC機為操作站，以Windows2000/XP/NT為操作系統，以本公司自行開發的應用軟件為管理系統，采用CAN總線與現場高頻電源進行通信。
2、低壓配電
低壓配電在高頻電源左側懸掛的電氣箱內，除為高頻電源供電外，還給集成在高頻電源內部的諸單元供電。它具有在設備運行故障時的斷電保護功能。
3、全橋逆變器
逆變電路由全橋串聯諧振逆變器組成，將整流濾波電路產生530V左右的直流逆變成40KHz左右的高頻交流電送高頻高壓變壓器。
采用基于軟件開發技術結構的諧振變換器，使用于電壓高、功率大、頻率高、電磁干擾大的場合。
4、控制電路
控制電路包括電源電路、信號調理電路、DSP控制電路、驅動電路、二次電流電壓采樣電路。
5、高頻高壓變壓器
大功率高頻高壓變壓器采用油浸式設計，是高頻電源的核心部件，其作用將逆變電路產生的高頻交流電升壓整流后形成高頻高壓脈動直流送電除塵器。
6、散熱系統
HF-1型高頻開關電源采用強迫風冷進行散熱，由安裝在高頻電源內部的風機和分布在高頻電源四周的風道配合進行散熱，確保變壓器和大功率開關元件的溫度在正常工作范圍之內。
7、上位機控制系統
按照電廠監控需求將操作界面劃分為8個部分：高壓系統主畫面、實時數據畫面、參數設置畫面、實時曲線畫面、歷史曲線畫面、報警歷史畫面、報警一覽畫面以及低壓系統畫面，這些畫面可通過菜單欄按鈕（位于操作界面頂部）進行切換。
